Задвижки клиновые с выдвижным шпинделем фланцевые 30с941нж

Задвижка 30с941нж — это клиновая фланцевая задвижка с выдвижным шпинделем, которая относится к запорной трубопроводной арматуре. Применяют такие задвижки чаще всего в качестве запорных устройств на жидкие, газообразные неагрессивные нефтепродукты, газ, воду и пар.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

  • Рабочая среда - вода, пар, природный газ и нефтепродукты.
  • Присоединение - фланцевое по ГОСТ 12815-80.
30с941нж
Ду5080100150200250300400500600
БАЗ L, мм 180 210 230 280 330
Масса, кг 26 40 45 84 152
Н, мм 356 458 458 600 810
МЗТА L, мм 180 210 230 280 330 450 500
Масса, кг 18 32 40,5 99 131 250 350
Н, мм 310 350 410 655 805 930 1100
Гусаръ L, мм 180 210 230 280 330 450 500 600 700
Масса, кг 17 31 41 80 123 256 411 610 1035
Н, мм* 320 375 450 660 740 940 1175 1410 1765
Н3, мм** 775 850 920 1130 1180 1380 1610 1910 2465
ПТПА L, мм       350 400 450 500 600 700 800
Масса, кг 84 215 313 417 605 1030 1360
Н, мм 528 860 960 1107 1435 1765 2055
АТПА L, мм   283 300 350 400 450 500 600 700 800
Масса, кг 55 60 140 207 285 405 833 1300 2040
Н, мм 441 441 655 755 983 1085 1574 1780 2270

*Н - без редуктора; **Н2 - с ручным редуктором; Н3 - с редуктором "Тулаэлектропривод".
Примечание. Указана масса задвижки без редуктора.

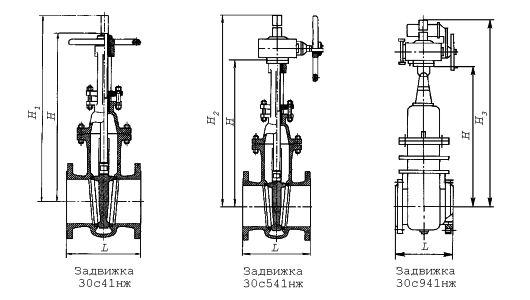

Задвижки клиновые с выдвижным шпинделем фланцевые 30с41нж, 30с541нж, 30с941нж
