Газорегуляторные установки ГРУ-03БМ-04-2У1, ГРУ-03БМ-04М-2У1, ГРУ-03БМ-07-2У1, ГРУ-03М-01-2У1, ГРУ-03БМ-01-2У1

от 49 140 ₽

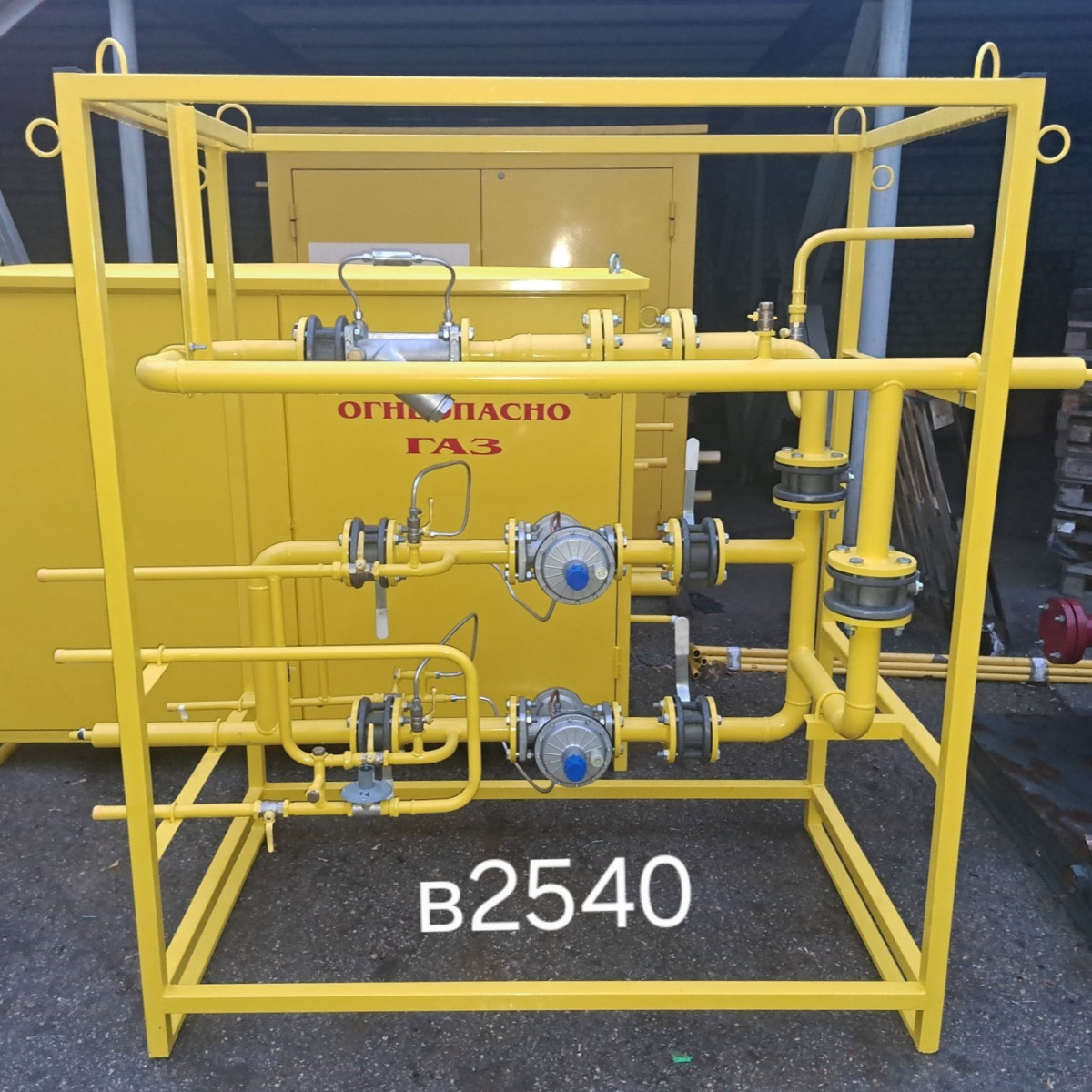

Установки газораспределительные ГРУ-03БМ-04-2У1, ГРУ-03БМ-04М-2У1, ГРУ-03БМ-07-2У1, ГРУ-03М-01-2У1, ГРУ-03БМ-01-2У1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при параллельной установке регуляторов. Предназнаечны для редукции давления и поддержания его в заданных пределах. Представляют собой металлическую раму, на которой размещено технологическое оборудование.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 03БM-04-2У103БM-04М-2У103БМ-07-2У103М-01-2У103БМ-01-2У1
Регулятор давления газа:
Линия 1 РДСК-50БМ РДСК-50БМ РДСК-50БМ РДСК-50БМ РДСК-50БМ
Линия 2 РДНК-400М РДНК-400М РДНК-1000 РДНК-У РДНК-У
Регулируемая среда природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа 0,6 0,6 0,6 1,2 1,2
Диапазон настройки выходного давления, кПа:
Рвых, 1 270–300 270–300 270–300 10–100 270–300
Рвых, 2 2–5 2–5 2–5 2–5 2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Рвых, 1 700 700 800 900 1100
Рвых, 2 250 500 700 900 900
Масса, кг* 150 150 150 150 150

* Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на  фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная

Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство


Для ГРУ позиции 16, 17, 22 отсутствуют.

Габаритный чертеж газорегуляторной установки ГРУ

Габаритный чертеж газорегуляторной установки ГРУ*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвх; 3 — выход клапана предохранительного сбросного № 1; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного № 2; 6 — Рвых.2; 7 — подвод импульса к регулятору; 8 — Рвых.1; 9 — вход клапана предохранительного сбросного № 1


* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
