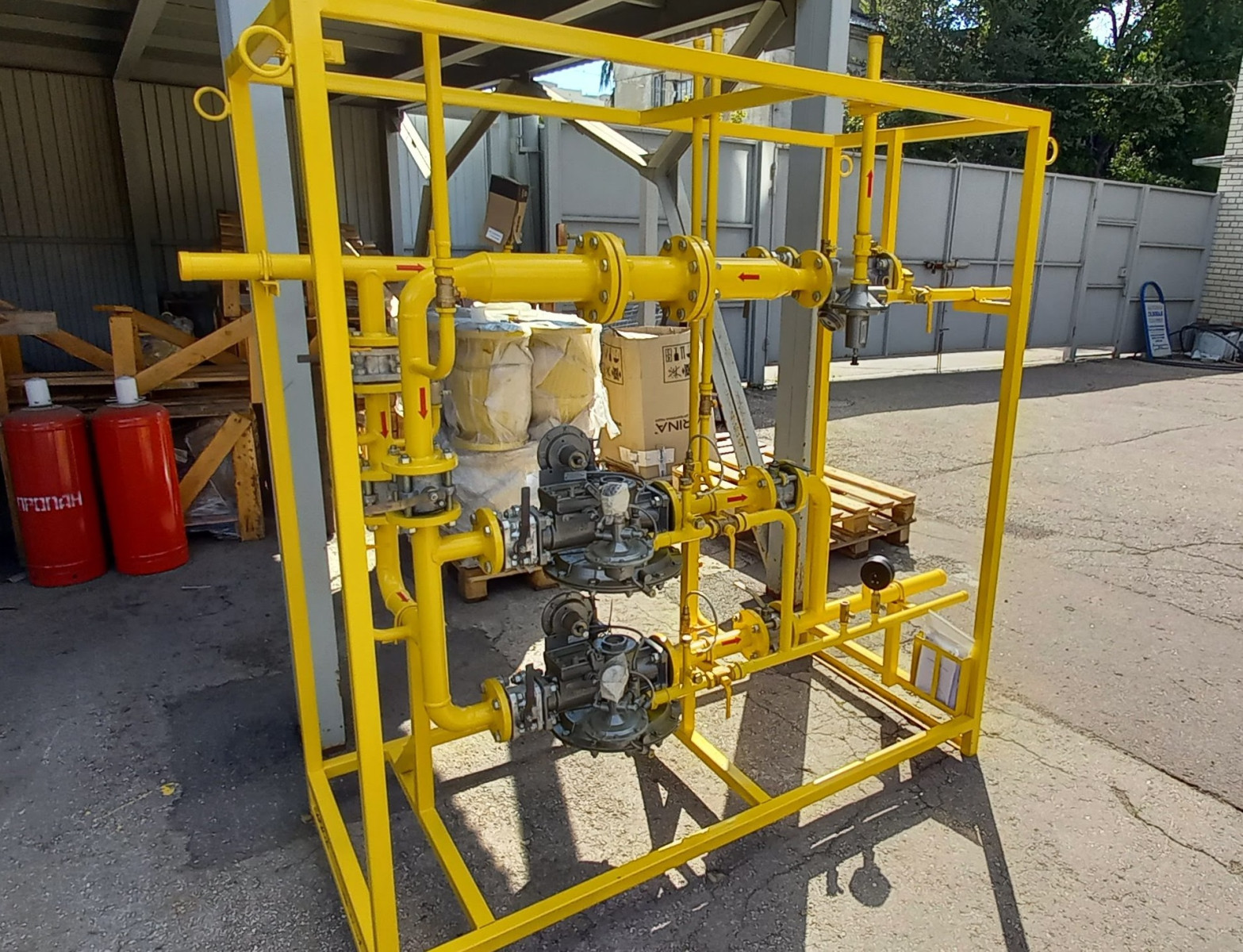

Газорегуляторные установки с узлом учета газа ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1
Технические характеристики
| 13-2НВ-У1 | 15-2НВ-У1 | 16-2НВ-У1 | |
|---|---|---|---|
| Регулятор давления газа: | |||
| Линия 1 | РДГ-50Н | РДГ-80Н | РДГ-150Н |
| Линия 2 | РДГ-50В | РДГ-80В | РДГ-150В |
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе, кПа: | |||
| Линия 1 | 1,5–60 | 1,5–60 | 1,5–60 |
| Линия 2 | 60–600 | 60–600 | 60–600 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: | 6200 | 11 600 | 25 600 |
| Габаритные размеры, мм*: | |||
| длина, L | 1850 | 2300 | 2300 |
| ширина, B | 1300 | 1300 | 1500 |
| высота, H | 1200 | 1300 | 1600 |
| Масса, кг* | 500 | 750 | 900 |
* Массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1 в Ижевске
Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Ижевск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.
Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.
Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Ижевск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство
Для ГРУ позиции 16, 17, 22 отсутствуют.

Габаритный чертеж газорегуляторной установки ГРУ*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвх; 3 — выход клапана предохранительного сбросного № 1; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного № 2; 6 — Рвых.2; 7 — подвод импульса к регулятору; 8 — Рвых.1; 9 — вход клапана предохранительного сбросного № 1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
