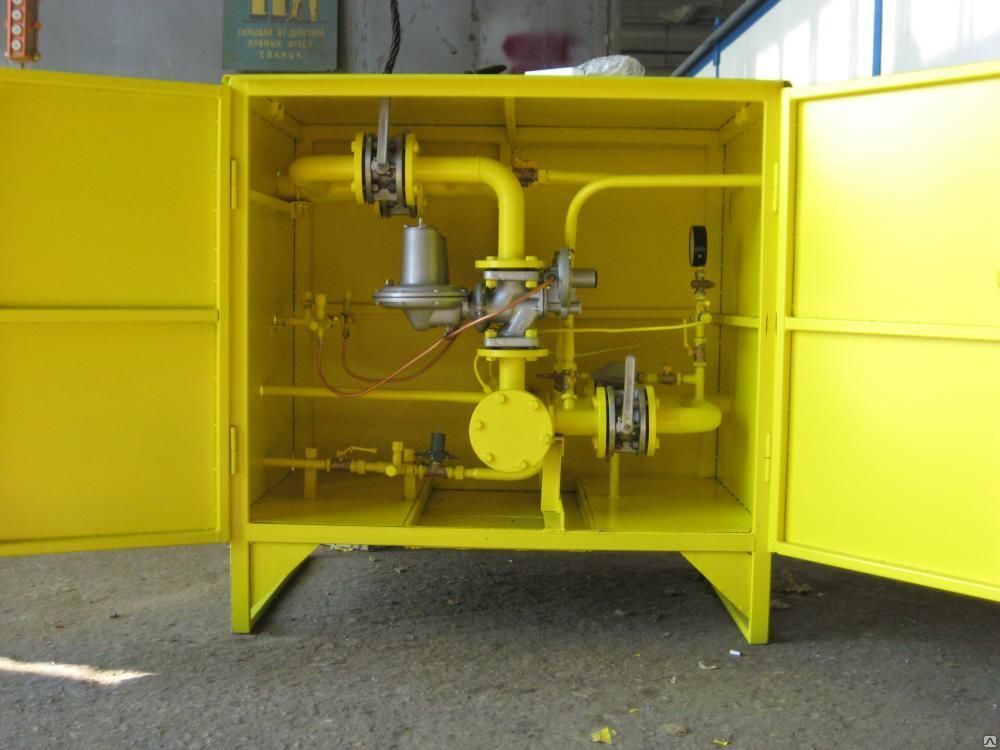

Газорегуляторный пункт шкафной с узлом учета газа ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1
Пункты газораспределительные шкафные ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при последовательой установке регуляторов. Предназнаечны для снижения высокого давления и поддержания его в заданных пределах. При аварийной ситуции происходит отключение подачи газа т. к. давление резко меняется от заданной нормы.
Технические характеристики
| 13-2НВ-ПУ1 | 15-2НВ-ПУ1 | 16-2НВ-ПУ1 | |
|---|---|---|---|
| Регулятор давления газа: | |||
| Линия 1 | РДГ-50В, РДГ-50ВM | РДГ-80В, РДГ-80ВM | РДГ-150В |
| Линия 2 | РДГ-50H, РДГ-50HM | РДГ-80H, РДГ-80HM | РДГ-150H |
| Давление газа на входе, Рвх, МПа | |||
| Рвх, 1 | 1,2 | 1,2 | 1,2 |
| Рвх, 2 | 0,6 | 0,6 | 0,6 |
| Диапазон настройки давления газа на выходе, кПа: | |||
| Рвых, 1 | 60–600 | 60–600 | 60–600 |
| Рвых, 2 | 1,5–60 | 1,5–60 | 1,5–60 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: | 6200 | 11 600 | 25 600 |
| Габаритные размеры, мм*: | |||
| длина, L | 3200 | 3500 | 4300 |
| ширина, B | 1400 | 1400 | 1400 |
| высота, H | 2100 | 2100 | 2100 |
| Масса, кг* | 780 | 1100 | 1300 |
* Габаритные размеры и массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1 в Ижевске
Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ГРПШ-13-2НВ-ПУ1, ГРПШ-15-2НВ-ПУ1, ГРПШ-16-2НВ-ПУ1, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Ижевск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.
Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.
Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Ижевск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 7 поступает на счетчик газа 9, а затем к регулятору давления газа первой ступени редуцирования 11, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходной кран 18 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через второй выходной кран 19 поступает к потребителю. В пункте предусмотрен выход после первой ступени редуцирования газа. При использовании пункта в двухступенчатом режиме, выходной патрубок первой ступени должен быть заглушен.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 17 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 7 установлен манометр 8 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 20, 21, обеспечивающими плавность установки давления. Контроль давления производится по выходным манометрам 6, 14.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана 1, после регуляторов давления газа 6, 12 и на байпасах предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
Схема пневматическая функциональная:
1, 2, 3, 4, 5, 13, 18, 19, 20, 21, 22 — краны шаровые; 6 — выходной манометр; 7 — фильтр типа ФГ; 8 — входной манометр; 9 — газовый счетчик; 10 — регулятор (для отопления); 11 — регулятор давления газа; 12 — газогорелочное устройство; 14 — водяной манометр (не комплектуется); 15 — регулятор давления газа; 16 — кран шаровой с механическим приводом; 17 — предохранительный сбросной клапан
Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — подвод импульса к регулятору; 2 — Рвх; 3 — Рвых.2; 4 — вход клапана предохранительного сбросного; 5 — вентиляционный патрубок; 6 — выход клапана предохранительного сбросного; 7 — продувочный патрубок; 8 — выход клапана предохранительного сбросного; 9 — Рвых.1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
