Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГРПШН-А-01-СГ

Пункт ГРПШН-А-01-СГ с узлом учета расхода газа и обогревом предназначен для редуцирования высокого давления на требуемое. Представляет собой металлический шкаф с двумя дверцами. В состав устройства входят: узел фильтра, линия редуцирования давления газа, обводная линия (байпас).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ГРПШН-А-01-СГ	ГРПШН-А-01-СГ-01
Рабочая среда	природный газ по ГОСТ 5542-87
Давление на входе, МПа	1,2	1,2
Диапазон настройки давления газа на выходе, кПа	2–3,5	3,5–5
Пропускная способность, м³/ч, при давлении на входе, МПа:
0,1	120	120
0,3	400	400
0,6	700	700
0,9	800	800
1,2	900	900
Регулятор давления газа	РДНК-50	РДНК-50П
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па	0,96	0,96
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1	0,1
Время отключения обогревателя, с	90	90
Время отключения обогревателя при прекращении подачи газа, с	90	90
Счетчик газа	СГ16М-100	СГ16М-100
Условный проход счетчика газа, Д_У, мм	50	50
Погрешность измерения в диапазоне измерения расхода, % (20–100) Q_max	± 1	± 1
Масса, кг	420	420

Купить ГРПШН-А-01-СГ в Ижевске

Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ГРПШН-А-01-СГ. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.

Организована прямая доставка оборудования в Ижевск. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.

Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.

ГРП шкафной представляет собой металлический шкаф 1 с размещенным в нем технологическим оборудованием 2. Для удобства обслуживания в шкафу имеются двери 3 и 4. Под днищем расположен обогреватель 5, предназначенный для обогрева ГРП шкафного в холодное время. Газ к обогревателю 5 подводится по газопроводу 6.

Технологическое оборудование ГРП шкафного состоит из основной (рабочей) линии 1 и обводной (байпасной) линии 2. Газ через кран 3 поступает к фильтру сетчатому 4, очищается от механических примесей и проходит дальше через счетчик газа 5, предназначенный для измерения объема проходящего потока газа. Для корректировки показаний счетчика 5 по температуре и давлению газа установлены термометр манометрический самопишущий 6 и манометр самопишущий 7, подключенный через кран 8.

Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 установлены краны 9, 10; клапан 11 и манометр 12.

После счетчика 5 газ поступает к регулятору давления 13, предназначенному для снижения давления газа и поддержания его в заданных пределах. На импульсных линиях регулятора 13 установлены краны 14, 15. От регулятора давления через кран 16 газ поступает к потребителю.

На выходе основной линии установлен предохранительно-сбросной клапан 17 с краном 18. Для измерения давления газа на выходе установлен кран 19, с его помощью производится также настройка клапана 17.

Для обеспечения бесперебойной подачи газа к потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на нейкранами 20, 21 и манометром 22 для контроля давления, подключенным через кран 23.

Для сброса газа на основной линии 1 предусмотрен сбросной трубопровод 26 с краном 27.

Краны 28, 29 предусмотрены для измерения перепада давления на счетчике 5.

Для подачи газа к обогревателю 30 установлен регулятор 31 и кран 32.

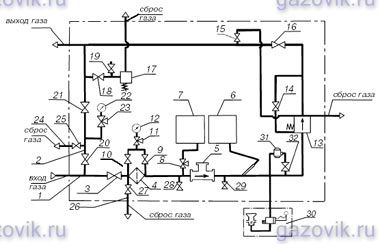

Схема пневматическая функциональная ГРПШН-А-01-СГ:
1 — основная линия; 2 — обводная линия; 4 — фильтр сетчатый; 5 — счетчик газа; 6 — термометр манометрический самопишущий; 7 — манометр самопишущий; 11 — клапан трехлинейный; 3, 8, 9, 10, 14–16, 18–21, 23, 28, 29, 32 — запорная арматура; 12, 22 — манометры; 17 —предохранительно-сбросной клапан; 30 — обогреватель; 13, 31 — регуляторы давления

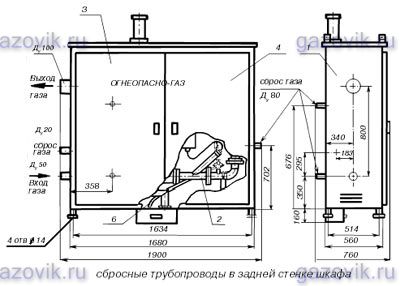

Габаритный чертеж ГРПШН-А-01-СГ:
1 — шкаф; 2 — оборудование технологическое; 3, 4 — дверки; 5 — обогреватель; 6 — газопровод
