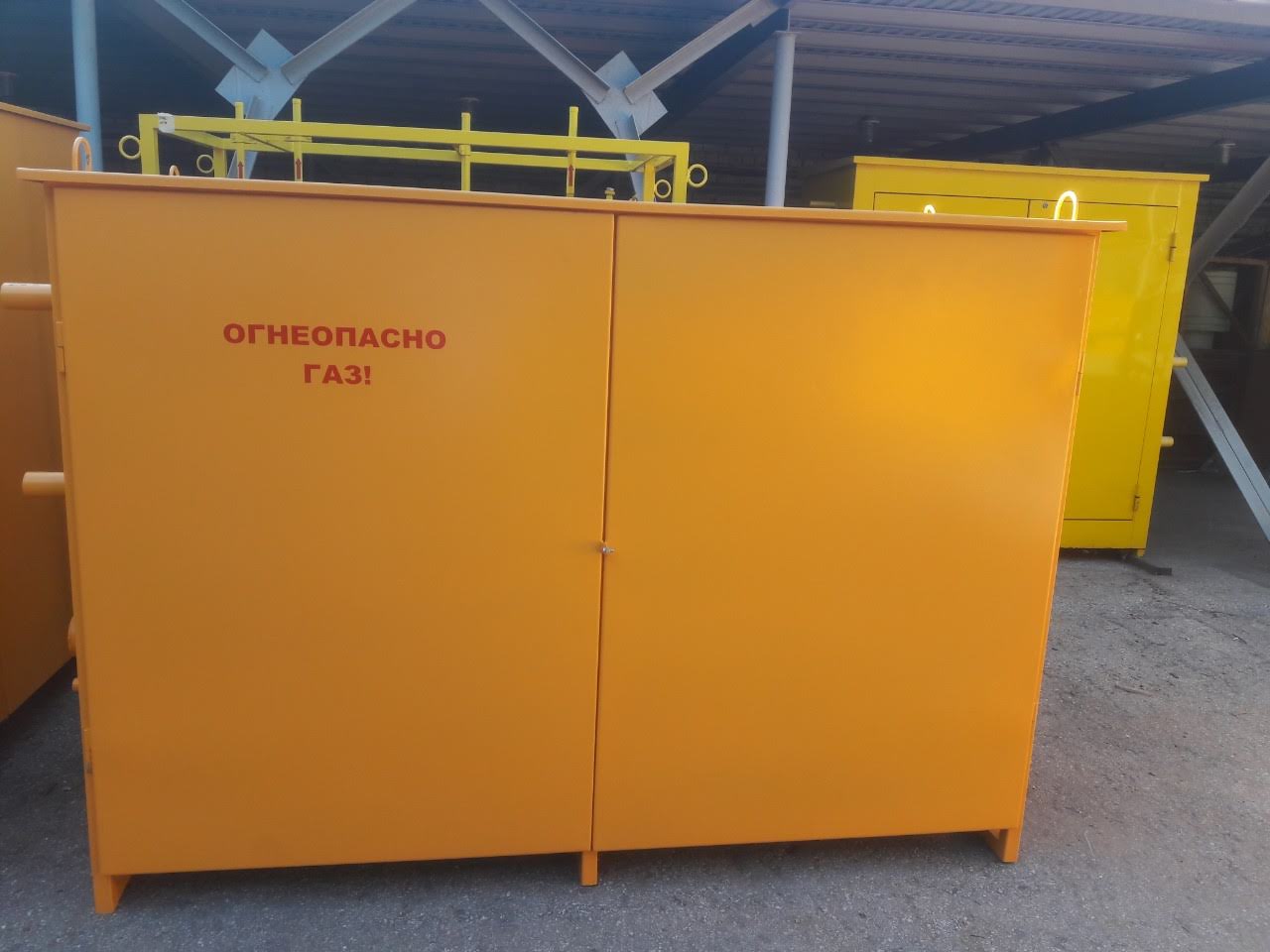

Газорегуляторные пункты шкафные* ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

Пункты газорегуляторные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1 предназначены для понижения уровня входного давления газа и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования, две обводные линии и узел фильтра.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	03Б-07-2ПУ1	03БМ-01-2ПУ1	03БМ-04М-2ПУ1	03Б-04-2ПУ1
Регулятор давления газа	РДНК-1000 РДСК-50Б	РДНК-У РДСК-50БМ	РДНК-400М РДСК-50БМ	РДНК-400 РДСК-50Б
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Рвх, МПа:
Р_вх, 1	0,6	1,2	1,2	0,6
Р_вх, 2	0,3	0,3	0,3	0,3
Диапазон настройки выходного давления, кПа:
Р_вых, 1	270–300	270–300	270–300	270–300
Р_вых, 2	2–5	2–5	2–5	2–5
Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч:
Р_вых, 1	400	750	750	580
Р_вых, 2	300	250	250	120
Масса, кг**	170	170	170	170

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1 в Ижевске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Ижевск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Ижевск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Газорегуляторные пункты шкафные ГРПШ-03Б-07-2ПУ1, ГРПШ-03БМ-01-2ПУ1, ГРПШ-03БМ-04М-2ПУ1, ГРПШ-03Б-04-2ПУ1

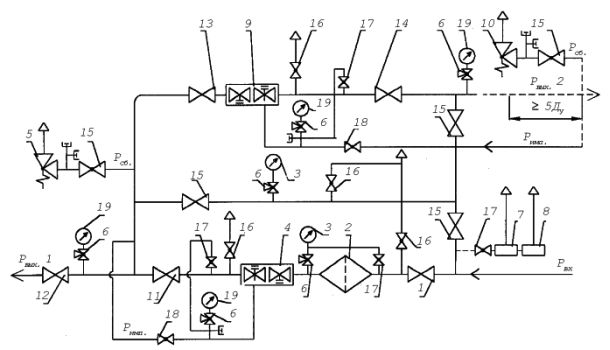

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа № 1; 5 — предохранительный сбросной клапан № 1; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — регулятор давления газа № 2; 10 — предохранительный сбросной клапан № 2; 11, 12, 13, 14, 15, 16, 17, 18 — запорная арматура; 19 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— две линии редуцирования давления газа;

— две обводные линии, байпасы.

Принцип работы. Газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4 первой ступени редуцирования, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне. От регулятора через первую выходную задвижку 11 газ поступает на вторую ступень редуцирования, где происходит снижение давления газа до установленного значения, и через вторую выходную задвижку 14 поступает к потребителю. Контроль выходного давления производится выходными манометрами 19. В пункте предусмотрен выход после первой ступени редуцирования давления газа. Используя пункт в двухступенчатом режиме редуцирования, выходной патрубок первой ступени должен быть заглушен.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, 10, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру.

На входном газопроводе после входного крана, после регуляторов давления газа и на байпасах предусмотрены продувочные трубопроводы.

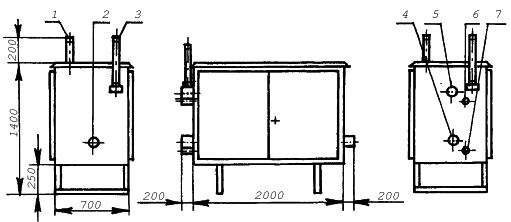

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвых 1; 3 — выход клапана предохранительного сбросного № 1; 4 — Рвх; 5 — Рвых 2; 6 — вход клапана предохранительного сбросного № 2; 7 — подвод импульса к регулятору

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
