Газорегуляторный пункт шкафной ГРПШ-32К

от 19 500 ₽

Газорегуляторный пункт ГРПШ-32K имеет одну линию редуцирования. Устройство используется для понижения давления газа с высокого и среднего на низкое, поддержание его на заданном уровне. В состав ГРПШ входит регулятор давления газа комбинированный РДНК-32.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Газаппарат»

Технические характеристики

Регулятор давления газа — РДНК-32.
Диапазон настройки выходного давления — 2,0–2,5 кПа.

Присоединительные размеры:

ДУ входного патрубка — 20;
ДУ выходного патрубка — 32.

Масса — 30 кг.

 ГРПШ-32К/3ГРПШ-32К/6ГРПШ-32К/10
Максимальное давление на входе, МПа 1,2 0,6 0,3
Диаметр седла регулятора, мм 3 6 10
Пропускная способность, м³/ч, при входном давлении, МПа:
0,01 1,3 4 11
0,05 4 9 23
0,1 7 25 45
0,2 13 40 75
0,3 17 55 100
0,4 21 70
0,5 24 90
0,6 30 105
0,7 37
0,8 43
0,9 47
1,0 55
1,2 64

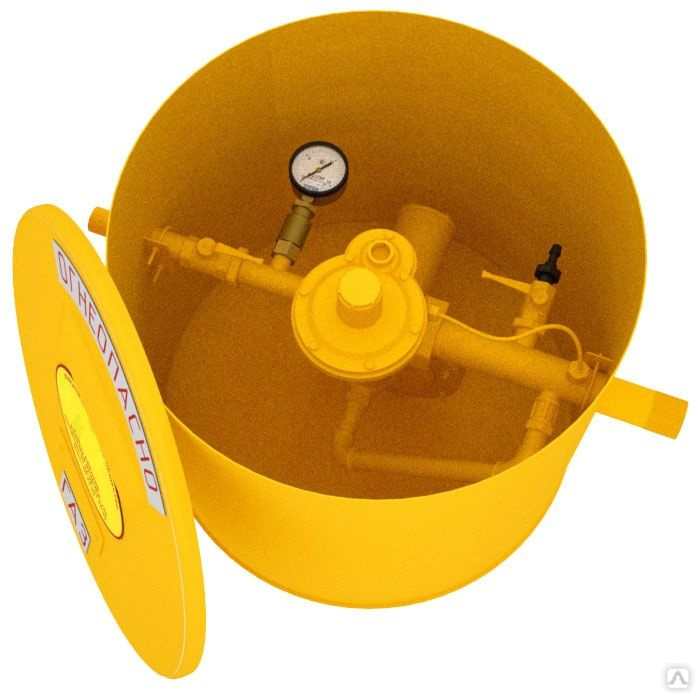

ГРПШ представляет собой металлический шкаф, в котором размещено технологическое оборудование: регулятор давления газа комбинированный РДНК-32. На входе газа установлен кран. Для контроля давления на входе предусмотрен клапан трехлинейный, к которому может присоединяться манометр, на выходной линии для контроля давления предусмотрен кран с ниппелем для присоединения мановакуумметра.

Газорегуляторный пункт шкафной ГРПШ-32К с одной линией редуцирования

Схема пневматическая функциональная:
КН1-КН2 - запорное устройство; КТ - клапан трехлинейный; РД - регулятор давления газа РДНК-32; М - манометр

Газорегуляторный пункт шкафной ГРПШ-32К с одной линией редуцирования

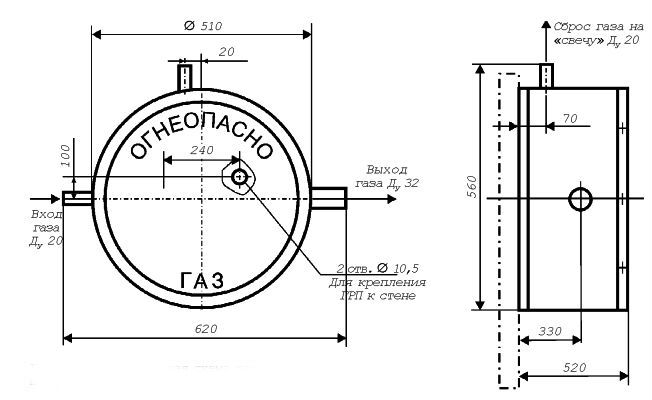

Габаритный чертеж
