Пункты редуцирования газа «Газовичок - 30000»

Пункты редуцирования газа Газовичок — 30000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного уровня. В состав устройства входят узлы фильтрации и и две линии редуцирования, основная и резервная.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

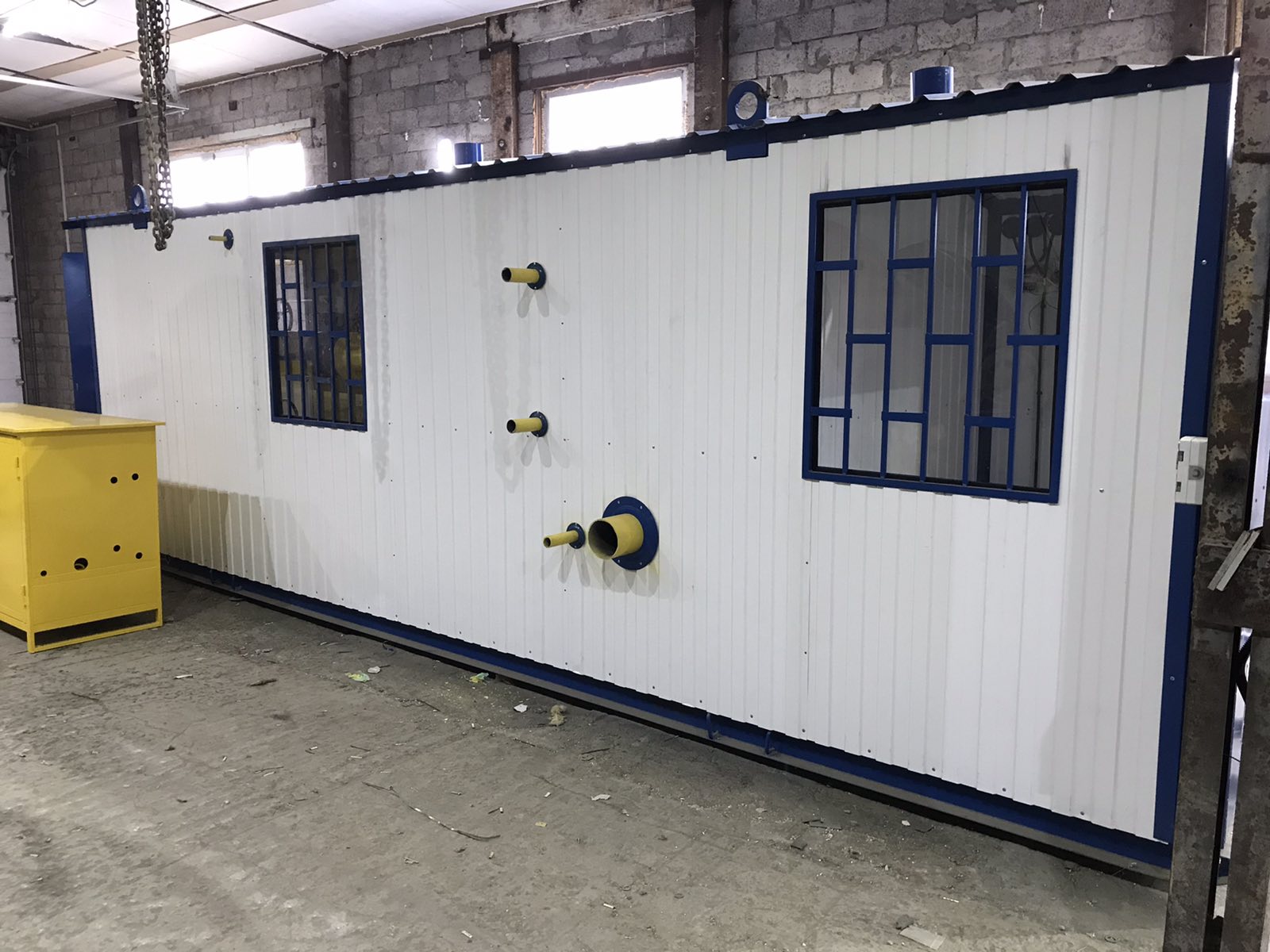

исполнение в блоке

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Кроме блочного исполнения пункты редуцирования изготавливаются на раме и в шкафу:

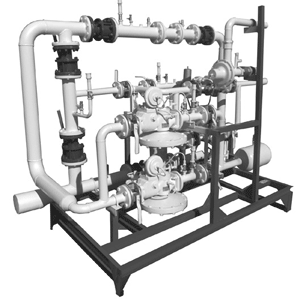

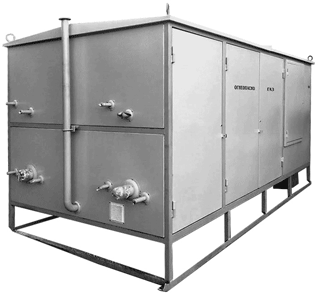

исполнение в шкафу	исполнение на раме

Условное обозначение

Прим. "Газовичок - А0000 - 30000"
где А0000 - регистрационный индивидуальный код изделия (РИК*);
30000 - наибольшая пропускная способность регуляторов давления из перечня применяемых в даннном типоряду.

Типоряды пунктов редуцирования газа «Газовичок»

	30000	80000**	210000**
Применяемые регуляторы давления газа	GasTeh 135BV DN100 (или аналог) РДГ-150 и его модификации	РДБК-200 РДП-200 РДО-200 и их модификации GasTeh 135BV DN150 (или аналог) GasTeh 139BV DN150 (или аналог) Pietro Fiorentini Reval DN100 (или аналог)	GasTeh 139BV DN200 Pietro Fiorentini Reval DN200 или аналоги

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

* РИК — уникальный буквенно-цифровой код изделия, присваиваемый на этапе проектирования (заказа).

** Данные изделия являются нестандартными и изготавливаются на основании технического задания заказчика. Габаритные размеры и функциональные схемы приведены справочно.

Купить Газовичок - 30000 в Ижевске

Компания обеспечивает прямые поставки промышленного оборудования, включая Газовичок - 30000. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Ижевск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Ижевск осуществляется после полного согласования спецификации и подписания договора.

Пункты редуцирования газа «Газовичок» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узлы фильтрации;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

Забор контролируемого давления осуществляется внутри ПРГ.

Принцип работы пункта.

Газ по входному трубопроводу через входной затвор 1, фильтр 2 поступает к комбинированному регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной затвор 15 поступает к потребителю.

Контроль выходного давления производится выходным манометром 8.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 10, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор предохранительный запорный клапан, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 7, предназначенный для замера входного давления. Определение перепада давления на фильтре осуществляется с помощью индикатора перепада давления. В случае ремонта оборудования газ поступает к потребителю через резервную линию, идентичную основной по составу технологического оборудования.

На основной и резервной линиях редуцирования после входного затвора 1, после регулятора давления газа 5 предусмотрены продувочные трубопроводы. После первого и перед последним в основной и резервной линия редуцирования запорными устройствами установлены поворотные заглушки 13. Приборный учет расхода газа на отопление газогорелочными устройствами 12 осуществляется с помощью счетчика газа 14.

Функциональная схема газорегуляторных пунктов «Газовичок» большой пропускной способности, оборудование в которых располагается в двух отсеках. Газ по входному трубопроводу через входной затвор 1 фильтр 2 с дифференциальным манометром 10 поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной затвор 17 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 7, и происходит сброс газа в атмосферу. При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

В случае ремонта оборудования газ поступает к потребителю через резервную линию, идентичную основной по составу технологического оборудования. Контроль давления на входе в ПГБ производится манометром 8, на выходе — манометром 9.

На основной и резервной линиях редуцирования после входного затвора 1, после регулятора давления газа 5 предусмотрены продувочные трубопроводы. После первого и перед последним в основной и резервной линиях редуцирования запорными устройствами установлены поворотные заглушки 18. После регуляторов давления 5 основной и резервной линий редуцирования предусмотрена установка глушителей шума 6.

Учет расхода газа на отопление газогорелочными устройствами 16 осуществляется с помощью счетчика газа 15. Подача газа на газогорелочные устройства осуществляется через кран 3, регулятор давления 12, клапан термозапорный 13 и клапан электромагнитный 14.

Схема пневматическая функциональная «Газовичок - 30000»: 1 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой Ду20; 4 — кран под манометр; 5 — регулятор давления газа; 6, 15 — затвор дисковый с мех. приводом; 7 — входной манометр; 8 — выходной манометр; 9 — кран шаровой; 10 — предохранительно сбросной клапан; 11 — регулятор давления газа РДГБ-6, 12 — газогорелочное устройство; 13 — поворотная заглушка; 14 — счетчик газа

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ): 1 — Рвх.; 2 — Рвых.; 3 — продувочный патрубок; 4 — выход ПСК; 5 — дымоход

Наименование регулятора	ПРГШ, ГРУ*				Д_у, вход/выход	Р_вх, МПа	Р_вых, Мпа	Мах, расход, м³/ч	Масса ПГРШ/ГРУ, кг
	А, мм	B, мм	C, мм	D/D₁, мм
РДГ-150 135BV DN100 135BV DN150 139BV DN150 139BV DN200 РДБК-200 РДП-200 Reval DN100 Reval DN150 Reval DN200 Reval DN250	4300 4200	1600 1600	2500 2500	900/1900 900/1900	150/250 100/250 150/350 150/350- 200/500 200/350 200/350 100/350 150/400 200/500 250/600	1,2 1,2(2,5) 1,2(2,5) 2,5 2,5 1,2 1,2 2,5 1,2(2,0) 1,2(2,0) 1,2(2,0)	0,0015–0,6 0,002–0,8 0,002–0,8 0,002–1,2 0,002–1,2 0,001–0,6 0,0015–0,6 0,002–1,2 0,001–1,2 0,001–1,2 0,001–1,2	27000 31000 70000 73000 140000 60000 80000 46500 96500 150000 210000	4100 3900 <6000 <6000 <6000 <6000 <6000 <6000 <7000 <7000 <7000
	по проекту по проекту по проекту по проекту по проекту по проекту по проекту по проекту по проекту

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ) «Газовичок - 30000»: 1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Р_вх.; 8 — Р_вых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — выключатель
