Пункт газорегуляторный блочный ПГБ-50

Пункт блочный ПГБ-50 представляет собой металлический утепленный бокс контейнерного типа, который крепится на салазки. Блок разделен газонепроницаемой перегородкой на отопительное и технологическое отделения, каждое имеет свою вентиляцию. По желанию заказчика блочные пункты могут быть изготовлены с узлом учета расхода газа (ПГБ-50-СГ) или с измерительным комплексом СГ-ЭК (ПГБ-50-СГ-ЭК).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ПГБ-50

Производительность, м³/ч	до 5200
Входное давление, МПа (макс.)	1,2
Выходное давление, МПа	0,001–0,6
Температура воздуха внутри ПГБ, °С	от +5 до +40
Расход газа для системы обогрева, м³/ч	1,18
Расход электроэнергии, кВт/ч, не более	0,4
Масса, кг, не более *	4200

* Габаритные размеры и массу уточняйте при заказе, в таблице указаны справочные данные.

Купить ПГБ-50 в Ижевске

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ПГБ-50, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Ижевск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Ижевск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

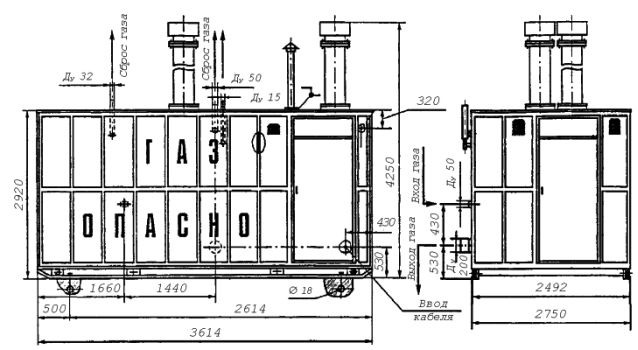

Пункт газорегуляторный блочный ПГБ-50, ПГБ-50-СГ, ПГБ-50-СГ-ЭК

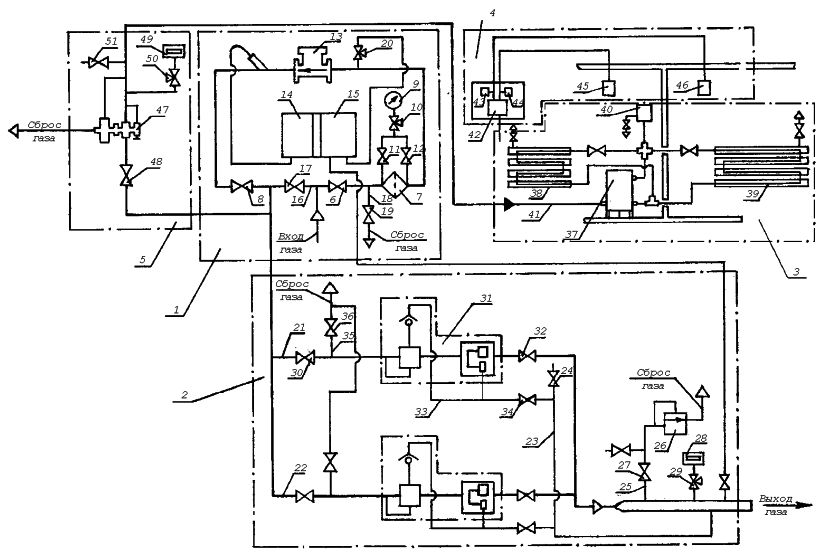

Схема функциональная:
1 — пункт учета расхода газа; 2 — линия редуцирования; 3 — система обогрева; 4 — электрооборудование; 5 — блок редуцирования системы обогрева; 6 — кран; 7 — фильтр; 8 — кран; 9 — манометр; 10 — клапан; 11, 12 — краны; 13 — счетчик; 14 — термометр; 15 — манометр самопишущий; 16 — обводная линия (байпас); 17 — кран; 18 — продувочный трубопровод; 19 — кран; 20 — клапан; 21 — основная линия редуцирования; 22 — резервная линия редуцирования; 23 — импульсный трубопровод; 24 — кран; 25 — трубопровод сброса газа; 26 — предохранительный сбросной клапан; 27 — кран; 28 — напоромер; 29 — клапан; 30 — кран; 31 — регулятор давления газа РДБК1-50 с предохранительным запорным клапаном КПЗ-50; 32 — кран; 33 — импульсный трубопровод; 34 — кран; 35 — продувочный трубопровод; 36 — кран; 37 — аппарат отопительный бытовой газовый с водяным контуром; 38, 39 — батареи; 40 — расширительный бачок; 41 — трубопровод; 42 — счетчик бытовой; 43, 44 — выключатели; 45, 46 — светильники; 47 — регулятор давления газа РДНК-32; 48 — кран; 49 — напоромер; 50 — клапан; 51 — кран

ПГБ представляет собой металлический утепленный бокс контейнерного типа, установленный на салазки.

Бокс разделен газонепроницаемой перегородкой на отопительное и технологическое отделения, вход в которые осуществляется через различные двери. Для вентиляции отделений предусмотрены вентиляционные решетки и вентиляционные трубы с дефлекторами. Для естественного освещения отделений предусмотрены окна. Технологическое оборудование ПГБ в соответствии с принципиальной функциональной схемой состоит из пункта учета расхода газа 1, линии редуцирования газа 2, системы обогрева 3, электрооборудования 4 и блока редуцирования 5 (для системы обогрева).

На входе пункта учета расхода газа 1 установлен кран 6, фильтр 7, на выходе — кран 8. Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре предусмотрен манометр 9 с клапаном 10 и кранами 11, 12. Для измерения объема проходящего потока газа предусмотрен счетчик 13. Для корректировки показаний счетчика по температуре и давлению газа предусмотрены термометр 14 и манометр самопишущий 15. Для обеспечения бесперебойной подачи газа потребителю при ремонте предусмотрена обводная линия (байпас) 16 с краном 17. Для сброса газа при выполнении ремонтных работ предусмотрен продувочный трубопровод 18 с краном 19. Для сброса газа с манометра самопишущего предусмотрен клапан 20.

Линия редуцирования газа 2 состоит из основной 21 и резервной линии 22, импульсного трубопровода 23 с краном 24, трубопровода сброса газа 25, предохранительного сбросного клапана 26 с краном 27, напоромера (манометра) 28 с клапаном 29, служащих для измерения давления газа на выходе.

На основной и резервной линиях установлены краны 30, блоки редуцирования 31, смонтированные из регулятора давления РДБК1-50 и клапана запорного КПЗ-50, на выходе краны 32, импульсные трубопроводы 33 с кранами 34. Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 35 с кранами 36. Система обогрева 3 предназначена для обогрева отопительного и технологического отделений в период отопительного сезона и включает аппарат отопительный бытовой газовый с водяным контуром 37, батареи 38, 39, установленные в отопительном и технологическом отделениях, расширительный бачок 40. Для подачи газа на горелку отопительного аппарата 37 предусмотрен трубопровод 41.

Электрооборудование 4 содержит счетчик бытовой 42, выключатели 43, 44, светильник 45, установленный в отопительном помещении, а также светильник 46 во взрывозащищенном исполнении, установленный в технологическом помещении.

Блок редуцирования системы обогрева 5 предназначен для обеспечения подачи газа на горелку отопительного аппарата 37 и содержит регулятор давления газа (РДНК-32) 47, кран 48 на входе, напоромер 49 с клапаном 50. Для настройки регулятора 47 предусмотрен кран 51.
