Клапан электромагнитный «НЗ», Ду 15

Запросить цену

Клапан электромагнитный «НЗ», Д_у 15 предназначен для автоматического и дистанционного управления подачей природного газа ГОСТ 5542-87 с температурой от −30 до +80 °С к газоиспользующим установкам.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Рабочее давление — 0,6 МПа.

Герметичность затвора — А по ГОСТ 9544-93.

Время полного закрытия — 1 с.

Возможность контроля положения затвора.

Присоединение к трубопроводу — цапковое с накидными гайками и ниппелями под приварку.

Установка на трубопроводе — в горизонтальном положении.

Материал корпуса — сталь.

Напряжение питания переменного тока — 220 В.

Номинальная мощность — 28 Вт.

Масса — 3,8 кг.

Срок службы — 30 лет.

Купить «НЗ», Ду 15 в Ижевске

Предлагаем к поставкам «НЗ», Ду 15. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Ижевск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

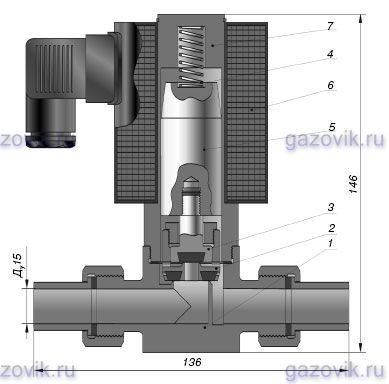

Клапан состоит из корпуса 3 проходного типа (см. рисунок). Для перекрывания потока рабочей среды в корпусe располагается затвор 4 с уплотнением в виде резинового кольца. Внутри затвора 4 предусмотрено разгрузочное отверстие, которое закрывается золотником 7 для уменьшения необходимого усилия открытия клапана.

Усилие плотнозапорности клапана обеспечивается за счет установки пружины 5, которая одним концом упирается в крышку стакана 6, а другим — в якорь электромагнита 1.

В качестве электропривода в клапане применен электромагнит 1 толкающего исполнения, установленный в верхней части на корпусе 3.

Якорь электромагнита 1 через толкатель 2 имеет возможность перемещать затвор 4.

Работа клапана происходит следующим образом. После подачи напряжения на электромагнит 1 толкатель 2 за счет перемещения якоря открывает разгрузочное отверстие затвора 4 и после уменьшения перепада давления на седле открывает клапан.

Закрытие клапана происходит после снятия напряжения с электромагнита 1. За счет усилия пружины 5 разгрузочное отверстие и седло клапана перекрываются, обеспечивая герметичность затвора.
