Турбинные счетчики газа ТАУ-ТСГ

Запросить цену

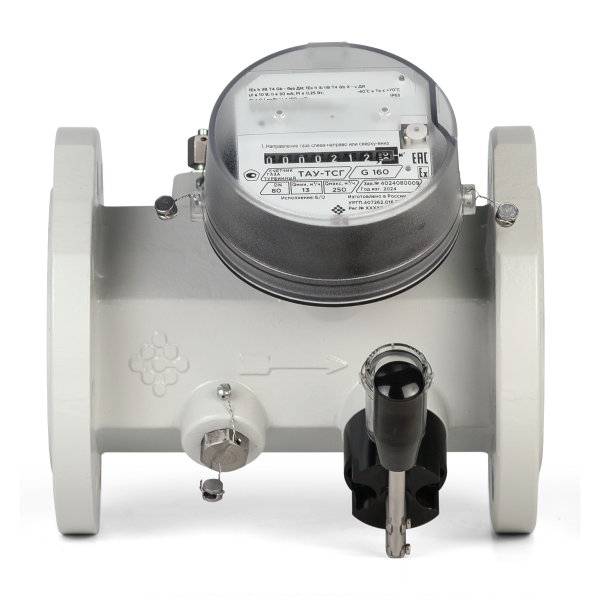

Турбинный счетчик газа ТАУ-ТСГ предназначен для измерения объема плавно меняющихся потоков очищенных одно и многокомпонентных неагрессивных газов, таких как природный газ, воздух, азот, аргон, инертных и других газов. Счетчик газа ТАУ-ТСГ представляют собой фланцевый корпус, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, турбинное колесо, установленное на оси редуктора, редуктор, корпус измерительного преобразователя.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Турбинные счетчики газа ТАУ-ТСГ предназначены для измерения объема плавно меняющихся потоков очищенных одно и многокомпонентных неагрессивных газов, таких как природный газ, воздух, азот, аргон, инертных и других газов.

Счетчик газа ТАУ-ТСГ представляют собой фланцевый корпус, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, турбинное колесо, установленное на оси редуктора, редуктор, корпус измерительного преобразователя. Струевыпрямитель, турбинное колесо, редуктор и корпус измерительного преобразователя представляют собой законченный узел – измерительный преобразователь, который устанавливается в корпус счетчика. Вращение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счетчик. Таким образом, вращение турбинного колеса соответствует передаче определенного объема газа со входа счётчика на его выход.

Номера записей в реестре российской промышленной продукции:

G100 Ду80 — 10644411;
G160 Ду80 — 10644412;
G250 Ду80 — 10644413;
G250 Ду100 — 10644414;
G400 Ду100 — 10644416;
G400 Ду150 — 10644415;
G650 Ду150 — 10644418;
G1000 Ду150 — 10644417.

Отличительные особенности:

малая чувствительность к напряжениям присутствующим в трубопроводе (изгибающим и крутящим моментам), исключена передача внешних нагрузок с корпуса на измерительную часть прибора;
наличие масляного насоса во всех типоразмерах обеспечивает стабильную работоспособность в сложных эксплуатационных условиях;
стойкость к пневмоудару при пуске счетчика в эксплуатацию, а также во время пульсирующего режима работы;
минимальные требования к прямым участкам, до 2-х Ду до прибора, после не требуется;
применение в конструкции турбинного колеса из алюминиевого сплава обеспечивает стабильные метрологические характеристики;
наличие чугунного корпуса обеспечивает ударопрочность и герметичность счетчика газа в течении всего срока эксплуатации;
уникальный внешний вид с логотипом завода изготовителя.

Купить Турбинные счетчики газа ТАУ-ТСГ в Ижевске

Предлагаем к поставкам Турбинные счетчики газа ТАУ-ТСГ. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Ижевск в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Наименование	Ду, мм	Qmax, м³/ч	Qmin, м³/ч, 1:30	Qmin, м³/ч, 1:20	Перепад давление, Па	Максимальное рабочее давелние, Мпа
ТАУ-ТСГ G100	80	160	-	8	1800	1,6 (16)
ТАУ-ТСГ G160	80	250	-	13	2300	1,6 (16)
ТАУ-ТСГ G250	80	400	13	20	3500	1,6 (16)
ТАУ-ТСГ G250	100	400	-	20	2300	1,6 (16)
ТАУ-ТСГ G400	100	650	20	32	3600	1,6 (16)
ТАУ-ТСГ G400	150	650	-	32	700	1,6 (16)
ТАУ-ТСГ G650	150	1000	32	50	1400	1,6 (16)
ТАУ-ТСГ G1000	150	1600	50	80	3300	1,6 (16)
ТАУ-ТСГ G1000	200	1600	-	80	500	1,6 (16)
ТАУ-ТСГ G1600	200	2500	80	130	1200	1,6 (16)

Технические характеристики:

• диапазон температур окружающей среды: от -40 до +70 ^°С;
• диапазон температур измеряемой (рабочей) среды: от -40 до +60 °C;
• средний срок службы: 12 лет;
• межповерочный интервал: 4 года;
• степень защиты счётчика от проникновения пыли и воды: IP65;
• пределы допускаемой относительной погрешности в диапазоне расходов, %: +/-2.
