Турбинные счетчики газа TRZ (G65-G4000)

от 80 324 ₽

Счетчики газа турбинные TRZ предназначены для измерения объема плавно меняющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики турбинных счетчиков газа TRZ

 ДУQmaх, м³/чQmin, м³/чПерепад давления, Па**РУ, МПа (кГс\см²)
1 : 30*1 : 20
G65 50 100 5 460 1,6(16)/10(100)
G160 80 250 13 460 1,6(16)/10(100)
G250 80 400 13 20 1100 1,6(16)/10(100)
G250 100 400 20 850 1,6(16)/10(100)
G400 100 650 20 32 2000 1,6(16)/10(100)
G400 150 650 32 200 1,6(16)/10(100)
G650 150 1000 32 50 460 1,6(16)/10(100)
G1000 150 1600 50 80 1150 1,6(16)/10(100)
G1000 200 1600 80 130 1,6(16)/10(100)
G1600 200 2500 80 130 300 1,6(16)/10(100)
G1600 250 2500 130 150 1,6(16)/6,3(63)/10(100)
G2500 250 4000 130 200 340 1,6(16)/6,3(63)/10(100)
G2500 300 4000 200 300 1,6(16)/6,3(63)/10(100)
G4000 300 6500 200 320 750 1,6(16)/6,3(63)/10(100)

* По специальному заказу.

** Перепад давления приведен для газа с плотностью ρ = 1 кг/м³ и давлении, близком к атмосферному при расходе Qmaх.

Счетчик газа TRZ включает в себя следующие составные части: корпус, измерительный преобразователь, многоступенчатый редуктор, магнитную муфту, 8-разрядный роликовый счетный механизм, масляный насос*, низкочастотный датчик импульсов Е1, высокочастотный датчик импульсов A1R*, высокочастотный датчик импульсов A1S*.

Работающий под давлением стальной корпус представляет из себя литую либо сварную конструкцию.

Измерительный преобразователь выполнен в виде конструктивно законченного узла, включающего в себя спрямляющее устройство, измерительное турбинное колесо с сопрягаемыми деталями и червячную пару редуктора.

Передача вращательного движения измерительного турбинного колеса к роликовому счетному механизму осуществляется при помощи магнитной муфты и многоступенчатого редуктора. Червячные и зубчатые колеса изготовлены из коррозионно-стойкой стали, латуни и пластмассы. Все оси зубчатых колес редуктора установлены в подшипниках.

Магнитная муфта, передающая вращательное движение из внутренней части счетчика, работающей под давлением в его наружную часть, состоит из двух полумуфт. Обе полумуфты установлены в подшипниках.

Счетный механизм состоит из восьми цифровых роликов. Для удобства считывания показаний корпус головки счетного механизма имеет возможность поворачиваться вокруг вертикальной оси на 335°. Счетный механизм счетчика — 8-разрядный.

Датчики импульсов предназначены для формирования импульсов пропорционально объему прошедшего через счетчик газа для внешних устройств (например, электронных корректоров).

Низкочастотный датчик импульсов Е1 расположен в корпусе головки счетного механизма. Он состоит из магнита, расположенного на цифровом ролике счетного механизма и герметизированного магнитоуправляемого контакта (геркона). Максимальная частота зависит от типа счетчика и находится в пределах 0,018–0,444 Гц.

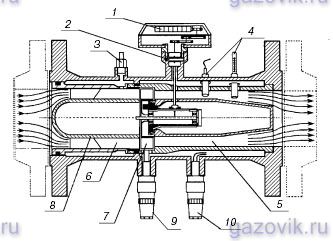

Счетчик газа TRZ

Счетчик газа TRZ:
1 — счетный механизм; 2 — магнитная муфта; 3 — штуцер Рr; 4 — гильзы для установки датчика температуры и контрольного термометра; 5, 6 —проточная часть; 7 — турбинное колесо; 8 — измерительный преобразователь; 9 — высокочастотный датчик импульсов А1S; 10 — высокочастотный датчик импульсов А1R

Высокочастотный индукционный датчик импульсов A1S расположен в непосредственной близости от лопастей измерительного турбинного колеса, что позволяет генерировать импульсы при прохождении лопастей мимо него. Таким образом, датчик A1S генерирует частоту, пропорциональную частоте вращения измерительного турбинного колеса, а следовательно, пропорциональную расходу газа, проходящего через счетчик.

Высокочастотный индукционный датчик импульсов A1R расположен в непосредственной близости от ступицы измерительного турбинного колеса, на которой имеются радиально расположенные отверстия, при прохождении которых мимо индукционного датчика последний генерирует импульсы с частотой, пропорциональной частоте вращения турбинного колеса.

Штуцер отбора давления служит для отбора давления при подключении корректора объема газа. Расположен штуцер на корпусе счетчика и имеет обозначение «Pr».

На корпусе счетчика имеются в зависимости от типа счетчика одна или две бобышки с резьбовыми отверстиями, в которые могут быть установлены гильзы датчиков температуры. Одно резьбовое отверстие может служить для установки гильзы температурного датчика для коррекции и температурной компенсации измеряемого объема газа. Второе резьбовое отверстие (при наличии) может служить для установки гильзы контрольного термометра. При отсутствии гильз(ы) датчиков(а) температуры отверстия(е) закрыты(о) резьбовыми(ой) заглушками(ой).

На корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам оси измерительного турбинного колеса при периодическом обслуживании счетчика в эксплуатации. В масляный насос масло заливается из емкости, входящей в комплект ЗИП.

Принцип действия счетчика TRZ основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа.

Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

* По специальному заказу.

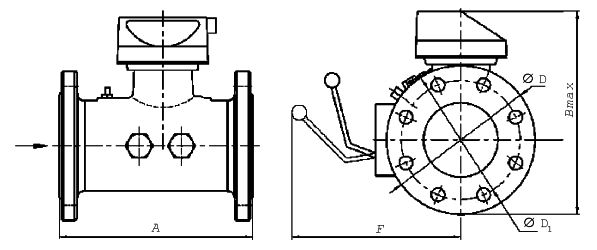

Счетчик газа TRZ
Тип счетчикаДУРУ, МПаA, ммB, ммD, ммD1, ммnF, ммМасса, кг
G65 50
50
1,6
10
150
150
258
258
160
165
125
127
4
8
150
150
14
15
G160, 250 80
80
1,6
10
240
240
300
345
200
210
160
168
8
8
160
160
21
46
G250, 400 100
100
1,6
10
300
300
335
380
220
273
180
216
8
8
180
180
28
66
G400, 650, 1000 150
150
1,6
10
450
450
425
425
285
356
240
295
8
12
200
200
100
100
G1000, 1600 200
200
1,6
10
600
600
460
500
335
420
295
349
12
12
405
405
100
210
G1600, 2500 250
250
250
1,6
6,3
10
750
750
750
550
640
610
405
400
432
355
330
330
12
12
16
450
450
450
180
270
310
G2500, 4000 300
300
300
1,6
6,3
10
900
900
900
640
640
670
460
530
560
410
460
489
12
16
20
210
510
480
230
340
390
