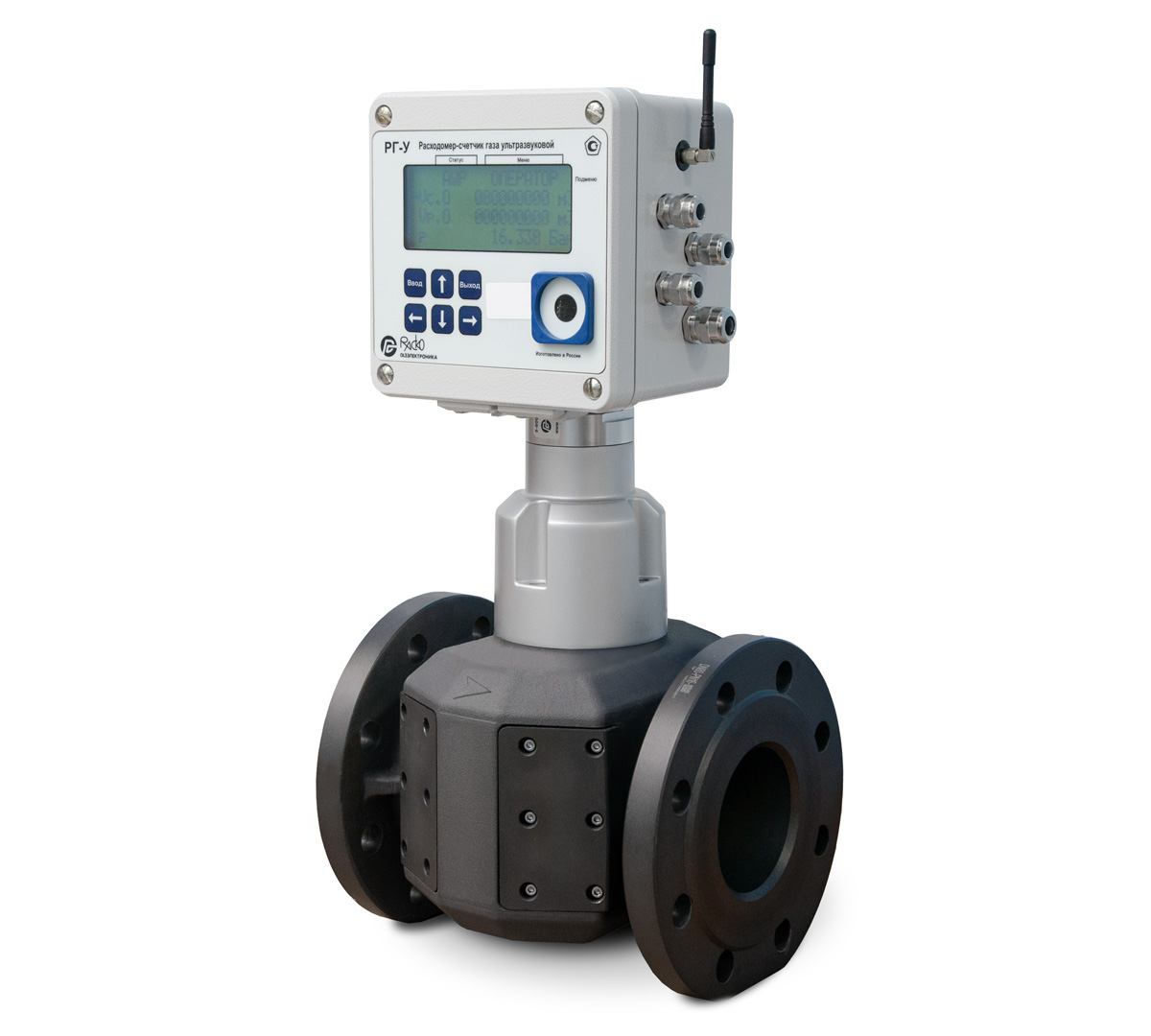

Ультразвуковые расходомеры-счетчики газа РГ-У

Запросить цену

Ультразвуковые расходомеры‑счётчики газа РГ‑У измеряют объём и объёмный расход газа — и приводят показатели к стандартным условиям по ГОСТ 2939–63. Подходят для учёта природного газа, а также других газов (как однокомпонентных, так и многокомпонентных), если они находятся в однофазном состоянии.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Основные рабочие характеристики:

Расход от 0,8 до 6500 м³/ч;
Условный диаметр — от DN50 до DN300;
Рабочее давление — PN16;
Диапазон измерения — до 1:200.

Счетчик обеспечивает измерение следующих параметров:

объемный расход и объем газа при рабочих условиях;
объемный расход и объем газа, приведенные к стандартным условиям;
абсолютное давление газа;
температура газа;
температура окружающей среды (опционально).

Работа счётчика основана на ультразвуковом методе: он определяет объёмный расход и объём газа в рабочих условиях, а затем — с учётом давления и температуры — пересчитывает эти значения к стандартным условиям.

Суть ультразвукового измерения состоит в том, что время прохождения импульса между электроакустическими преобразователями отличается в зависимости от направления движения газа. Если импульс идёт по течению, он проходит путь быстрее, а против течения — медленнее. Разница во времени напрямую связана со средней скоростью газа на акустическом пути. Преобразователи, размещённые в корпусе счётчика, фиксируют эту разницу — и на её основе прибор рассчитывает расход и объём газа при текущих рабочих параметрах.

Помимо расхода, счётчик замеряет давление и температуру газа, чтобы определить его состояние. На базе этих данных вычисляется коэффициент сжимаемости — он нужен для корректного приведения показателей к стандартным условиям. Расчёт коэффициента может выполняться по нормативам — ГОСТ 30319.2–2015, ГОСТ 30319.3–2015 или ГОСТ Р 70927–2023 (последний применяется, когда температура газа ниже −23,15 °C). Также допускается использовать коэффициент как условно‑постоянную величину.

Комплектация:

ультразвуковой преобразователь расхода УЗПР, который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими ПЭА и устройство обработки сигналов УОС;
один или два термопреобразователя сопротивления;
выносной или встроенный преобразователь абсолютного давления;
измерительно-вычислительный комплекс ИВК, который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.

Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.

Купить Ультразвуковые расходомеры-счетчики газа РГ-У в Ижевске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. Ультразвуковые расходомеры-счетчики газа РГ-У имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Ижевск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Ижевск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Параметр	Значение
Температура газа:	от −40 °C до +60 °C
Температура окружающей среды:	от −40 °C до +60 °C
Рабочее давление:	PN16
Интерфейс	• RS232/RS485; • оптический интерфейс по ГОСТ IEC 61107–2011; • GSM/GPRS
Степень защиты по ГОСТ 14254–2015	IP65
Выходной импульсный сигнал, шт.	2
Взрывозащита	1Ex ib IIB T4 Gb X
Параметры автономного электрического питания: – напряжение постоянного тока ИВК, В – напряжение постоянного тока УОС, В	7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В)
Напряжение постоянного тока от внешнего источника питания, В	9±0,9
Габаритные размеры корпуса, мм, не более – высота – ширина – длина	от 480 до 800 от 175 до 465 от 200 до 900
Масса, кг, не более	от 10,0 до 164,5

Пределы допускаемой относительной погрешности при измерении объема

ИсполнениеДиапазон объемного расходаПределы допускаемой относительной
погрешности при измерении объема¹⁾, %

«О»	от Q_min до Q_tот Q_t до Q_max включ.	±2,1 ±1,1
«4С»	от Q_min до Q_tот Q_t до Q_max включ.	±1,8 ±1,1
«6С»	от Q_min до Q_tот Q_t до Q_max включ.	±1,5 ±1,1

где Q_t – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Q_max

¹⁾ Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления объемного расхода и объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией.

Диапазоны рабочих расходов

		1:200	1:160	1:100
DN, мм	Qmax, м³/ч	Диапазон рабочих расходов Qmin/Qmax			Порог чувстви- тельности, м³/ч
		Qmin, м³/ч
50	160	0,8	1,0	1,6	0,3
80	450	2,2	2,8	4,5	0,6
100	800	4,0	5,0	8,0	1,0
150	2000	10,0	12,5	20,0	2,0
200	3000	15,0	17,5	30,0	3,0
250	4500	22,5	28,0	45,0	5,0
300	6500	32,5	40,5	65,0	8,0
