Пункты учета газа ПУГ

Пункты учета газа ПУГ предназначены для учета объема неоднородного по химическому составу природного и других неагрессивных газов. Применяется в системах газоснабжния жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Обозначение пунктаQmах, м³/чQmin, м³/чДУ, ммPУ, МПаМасса, кг
1 : 201 : 50*1 : 100*
ПУГ-P-25 25 1,3 50 1,6 150
ПУГ-P-40 40 2 0,8 50 1,6 150
ПУГ-P-65 65 3,2 1,3 50 1,6 150
ПУГ-P-100 100 5 2 1 50 1,6 150
ПУГ-P-160 160 8 3 1,6 80 1,6 205
ПУГ-P-250 250 13 5 2,5 80 1,6 220
ПУГ-P-400 400 20 8 4 80 1,6 220
ПУГ-Ш-25 25 1,3 50 1,6 250
ПУГ-Ш-40 40 2 0,8 50 1,6 250
ПУГ-Ш-65 65 3,2 1,3 50 1,6 250
ПУГ-Ш-100 100 5 2 1 50 1,6 250
ПУГ-Ш-160 160 8 3 1,6 80 1,6 255
ПУГ-Ш-250 250 13 5 2,5 80 1,6 370
ПУГ-Ш-400 400 20 8 4 80 1,6 370
ПУГ-ШУЭО-25 25 1,3 50 1,6 270
ПУГ-ШУЭО-40 40 2 0,8 50 1,6 270
ПУГ-ШУЭО-65 65 3,2 1,3 50 1,6 270
ПУГ-ШУЭО-100 100 5 2 1 50 1,6 270
ПУГ-ШУЭО-160 160 8 3 1,6 80 1,6 375
ПУГ-ШУЭО-250 250 13 5 2,5 80 1,6 390
ПУГ-ШУЭО-400 400 20 8 4 80 1,6 390
ПУГ-ШУГО-25 25 1,3 50 1,6 280
ПУГ-ШУГО-40 40 2 0,8 50 1,6 280
ПУГ-ШУГО-65 65 3,2 1,3 50 1,6 280
ПУГ-ШУГО-100 100 5 2 1 50 1,6 280
ПУГ-ШУГО-160 160 8 3 1,6 80 1,6 395
ПУГ-ШУГО-250 250 13 5 2,5 80 1,6 410
ПУГ-ШУГО-400 400 20 8 4 80 1,6 410

* По специальному заказу.

Пункт представляет собой рамную сварную конструкцию с расположенными на ней трубопроводом и газовым оборудованием, помещенными в утепленный неотапливаемый металлический шкаф (исполнение «Ш») либо в металлический шкаф с теплоизоляцией и обогревом (исполнения «ШУЭО» и «ШУГО»).

В конструкции пункта исполнения «ШУЭО» предусмотрен электрообогрев для обогрева шкафного оборудования в холодное время, выполненный во взрывобезопасном исполнении со степенью взрывозащиты, позволяющей его применение во взрывоопасных зонах класса В-1а и класса В-1г, где в аварийных ситуациях возможно образование взрывоопасных смесей температурных групп Т1-Т6 согласно «Правилам устройствэлектроустановок (ПУЭ)».

В конструкции пункта исполнения «ШУГО» предусмотрено газовое обогревательное оборудование.

Пункты имеют строповочные устройства (места строповок), рассчитанные на подъем и погрузку.

В состав пункта входят:

  • фильтр газа Ф1;
  • контрольно-измерительные приборы для измерения давления газа на входе МН1 и выходе пункта и контроля перепада давления на фильтре газа;
  • измерительный комплекс СГ-ЭК СЧ1 для измерения объема прошедшего через пункт газа в единицах объема, приведенных к стандартным условиям;
  • устройство обводного газопровода (байпас) с установленным на нем отключающим устройством ВН4;
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.

Пункт работает следующим образом:

  • газ по входному трубопроводу через входное запорное устройство ВН2 поступает на фильтр газа Ф1, оснащенный индикатором перепада давления;
  • после фильтра Ф1 газ поступает на измерительный комплекс СГ-ЭК СЧ1 для измерения объема прошедшего через пункт газа в единицах объема, приведенных к стандартным условиям;
  • для подачи газа потребителю в период времени, в который выполняется ремонт либо проверка оборудования, предусмотрен обводной трубопровод (байпас);
  • на входном трубопроводе пункта после входного запорного устройства ВН2 и после счетчика газа СЧ1 предусмотрены продувочные трубопроводы.

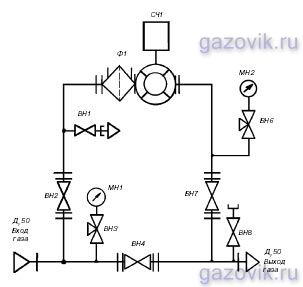

Схема пневматическая функциональная пункта учета газа ПУГ-25, ПУГ-40, ПУГ-65, ПУГ-100

Схема пневматическая функциональная пункта учета газа ПУГ-25, ПУГ-40, ПУГ-65, ПУГ-100:
ВН3, ВН6 — кран трехходовой д/манометра; ВН8 — кран шаровой муфтовый 11б27п ДУ 15; ВН1 — кран шаровой муфтовый 11б27п ДУ 20;ВН2, ВН4, ВН7 — кран шаровой КШ-50-16; СЧ1 — комплекс измерительный СГ-ЭК-Р-25 (40, 65, 100)/ 1,6; МН1, МН2** — манометр 1,6 МПа; Ф1 — фильтр газа ФГ16-50 (оснащен индикатором перепада давления ДПД16)

Схема пневматическая функциональная пункта учета газа ПУГ-160, ПУГ-250, ПУГ-400

Схема пневматическая функциональная пункта учета газа ПУГ-160, ПУГ-250, ПУГ-400:
ВН1, ВН2 — кран трехходовой д/манометра; ВН18 — кран шаровой муфтовый 11б27п ДУ 15; ВН14 — кран шаровой муфтовый 11б27п ДУ 20;ВН8, ВН10, ВН15 — кран шаровой КШ-80-16; МД1, МД2 — место отбора давления для контроля перепада давления на счетчике газа; СЧ1 — комплекс измерительный СГ-ЭК-Р-160 (250, 400)/1,6; МН1, МН2** — манометр 1,6 МПа; Ф1 — фильтр газа ФГ16-80 (оснащен индикатором перепада давления ДПД16); ДТ1** — гильза термометра


** Поставляется по заказу.

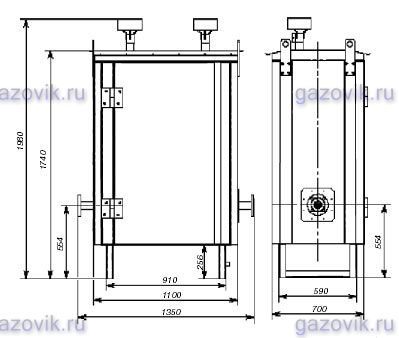

Габаритный чертеж пунктов учета газа ПУГ-25, ПУГ-40, ПУГ-65, ПУГ-100

Габаритный чертеж пунктов учета газа ПУГ-25, ПУГ-40, ПУГ-65, ПУГ-100

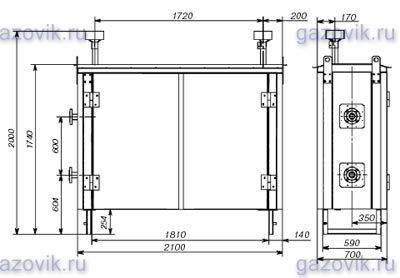

Габаритный чертеж пунктов учета газа ПУГ-160, ПУГ-250, ПУГ-400

Габаритный чертеж пунктов учета газа ПУГ-160, ПУГ-250, ПУГ-400
