Регулятор давления газа AR 100, AR 150, AR 200

Регуляторы AR 100, AR 150, AR 200 применяется для понижения выского или среднего давления газа на требуемое и автоматического поддержания давления в заданных пределах.. Устройство давления газа типа AR по заказу комплектуются предохранительно-запорными клапанами ZS/L, ZS/S и ZS/T.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

 AR100AR150AR200
Диапазон входного давления, МПа 0,02–0,6 0,02–0,6 0,07–1,5
Диапазон выходного давления, кПа 2-30 10-60 50-400
Температура рабочей и окружающей среды, °С от –20 °C до +60
Условный проход, Ду 25 x 32 x 50
Присоединение фланцевое

Таблицы пропускной способности регуляторов

Входное давление, МПаВыходное давление, кПа
AR 100-DN25AR 150-DN25AR 200-DN25
2,05,01020301020406050100150200300400
0,02 65 55 45     45
0,05 112 106 102 110 90 102 110 80
0,075 145 138 135 145 140 135 145 120 80 90
0,1 165 163 160 180 170 160 180 180 160 160
0,15 170 175 180 190 210 180 190 220 250 235 185
0,2 170 175 180 190 210 180 190 220 250 245 265 210
0,3 170 175 180 190 210 180 190 220 250 245 280 330 330
0,4 170 175 180 190 210 180 190 220 250 245 330 380 480 370
0,6 170 175 180 190 210 180 190 220 250 245 330 410 505 545 610
0,8                   245 330 410 505 680 855
1,0                   245 330 410 505 680 855
1,2                   245 330 410 505 680 855
1,5                   245 330 410 505 680 855
Входное давление, МПаВыходное давление, кПа
AR 100-DN32AR 150-DN32AR 200-DN32
2,05,01020301020406050100150200300400
0,02 68 57 46     46
0,05 135 125 120 132 102 120 132 106
0,075 165 182 152 166 158 152 166 141 105 115
0,1 185 204 178 205 190 178 205 205 180 180
0,15 196 204 211 225 242 211 225 245 273 258 212
0,2 196 204 211 225 242 211 225 245 273 270 290 236
0,3 196 204 211 225 242 211 225 245 273 270 330 380 360
0,4 196 204 211 225 242 211 225 245 273 270 370 476 545 455
0,6 196 204 211 225 242 211 225 245 273 270 370 476 580 625 635
0,8                   270 370 476 580 780 990
1,0                   270 370 476 580 780 990
1,2                   270 370 476 580 780 990
1,5                   270 370 476 580 780 990
Входное давление, МПаВыходное давление, кПа
AR 100-DN50AR 150-DN50AR 200-DN50
2,05,01020301020406050100150200300400
0,02 155 121 102     102
0,05 281 268 260 287 216 260 287 188
0,075 367 359 351 394 356 351 394 346 331 276
0,1 446 441 433 495 465 433 495 494 482 411
0,15 644 624 624 728 652 624 728 694 678 621 456
0,2 678 712 750 805 882 750 805 961 1020 792 686 561
0,3 678 712 750 805 882 750 805 964 1075 1018 1062 962 812
0,4 678 712 750 805 882 750 805 964 1075 1018 1348 1328 1232 918
0,6 678 712 750 805 882 750 805 964 1075 1018 1348 1692 2035 1774 1540
0,8                   1018 1348 1692 2035 2650 2335
1,0                   1018 1348 1692 2035 2722 3250
1,2                   1018 1348 1692 2035 2722 3250
1,5                   1018 1348 1692 2035 2722 3250

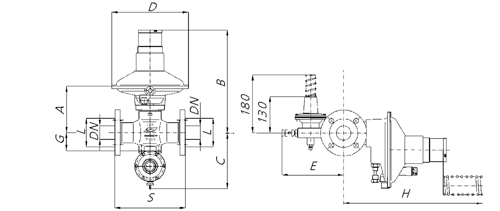

Регулятор давления газа AR-100, AR-150, AR-200



 DNS, mmL,mmA,mmB,mmC,mmE,mmG,mmH,mmD,mm
AR 100/25 25 184 70 155,5 357,5 202,5 221 65 527,5 275
AR 150/25 25 184 70 155,5 357,5 202,5 221 65 527,5 275
AR 100/32 32 184 80 155,5 357,5 202,5 221 65 527,5 275
AR 150/32 32 184 80 155,5 357,5 202,5 221 65 527,5 275
AR 100/50 50 254 103 165,5 367,5 202,5 221 65 537,5 275
AR 150/50 50 254 103 165,5 367,5 202,5 221 65 537,5 275
AR 200/25 25 184 70 155,5 357,5 202,5 221 65 527,5 195
AR 200/32 32 184 80 155,5 357,5 202,5 222 65 527,5 195
AR 200/50 50 254 103 165,5 367,5 202,5 221 65 537,5 195
